松江牌雙球體橡膠軟接頭

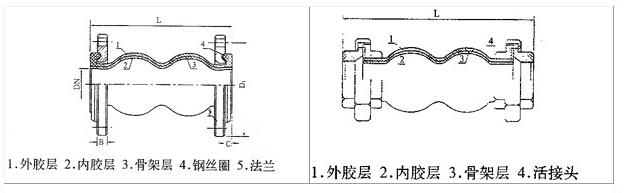

KXT-FD2雙球體橡膠軟接頭示意圖


1.外膠層 2.內膠層 3.骨架層 4.鋼絲圈 5.法蘭
項目/型號		KXT-FD2-I		KXT-FD2-II		KXT-FD2-III
工作壓力Mpa(Kgf/cm2)		0.8（=8）		1.2（=12）		2.0（=20）
爆破壓力Mpa(Kgf/cm2)		2.4（=24）		3.6（=36）		6.0（=60）
配用法蘭Mpa(Kgf/cm2)		1.0（=10）		1.6（=16）		2.5（=25）
真空度 mm  Hg		650		650		750
適用溫度		-20℃～115℃
偏轉角		40°
適用介質		空氣壓縮氣⑥、水④、海水⑬、熱水⑩、弱酸⑲、油⑧、堿
型號	通徑（DN）		長度		許可位移
	公制（mm）	英制（in）	C（mm)	L(in)	壓縮（mm)	拉伸（mm)	橫向（mm)
XGD2-15	15	1/2	180	16	8	16
XGD2-20	20	3/4	180	19	10	19
XGD2-25	25	1	180	25	12	23
XGD2-32	32	1 1/4	200	26	13	26
XGD2-40	40	1 1/2	210	30	15	30
XGD2-50	50	2	220	50	35	48
型號	通徑（DN）		長度		許可位移
	公制（mm）	英制（in）	C（mm)	L(in)	壓縮（mm)	拉伸（mm)	橫向（mm)
SGD2-50	50	2	8	165	50	50	19
XGD2-65	65	2 1/2	8	175	50	50	19
XGD2-80	80	3	9	175	50	50	19
XGD2-100	100	4	9	225	50	35	24
XGD2-125	125	5	9	225	50	35	24
XGD2-150	150	6	10	225	52	35	24
XGD2-200	200	8	10	325	52	40	26
XGD2-250	250	10	12	325	60	40	26
XGD2-300	300	12	15	325	60	40	26

XGD2型（法蘭連接）雙球體橡膠接頭變形情況示意圖
