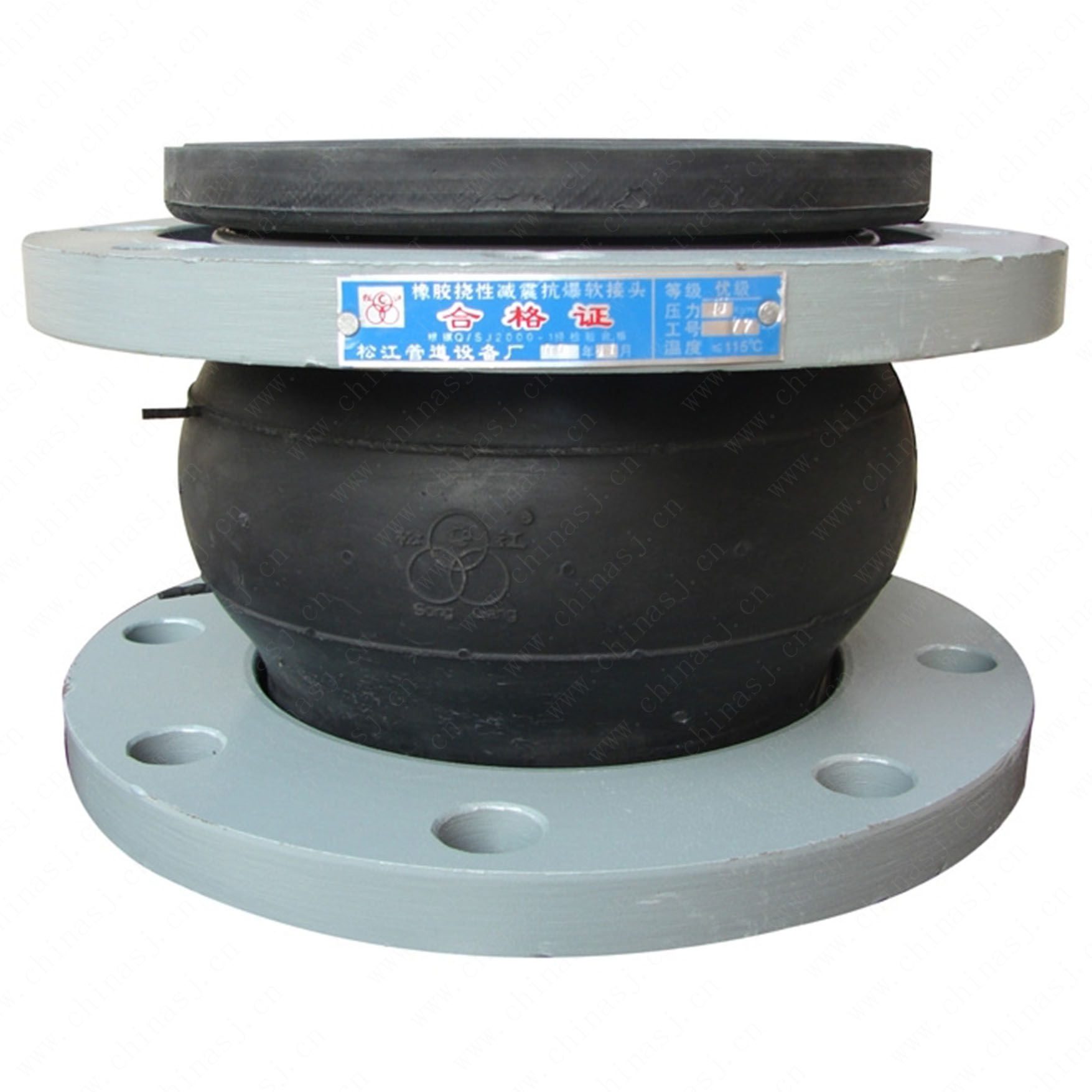

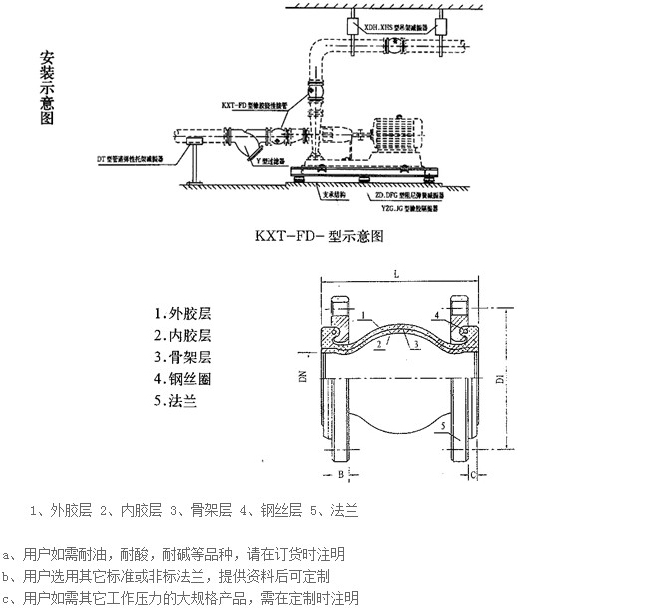

松江牌KXT型撓性防震橡膠接頭

專利號：ZL 2011 2 0470865.6



產品主要特點與用途:

　　本廠生產的“ 松江”牌橡膠撓性接頭,能滿足各類管道系統的管徑需要.本產品采用多層次球體結構,吸振能力強,減噪效果好:能承受較高的工作壓力,抗爆力大,彈性足:對壓縮,拉伸,扭轉變形能較好地起到位移補償作用;采用可360°任意轉動的法蘭及螺紋接頭連接,使安裝更為方便靈活;主體采用極性橡膠,能較好地耐熱,耐油,耐酸,耐老化.

　　本產品廣泛應用于各類建筑,廠礦.化工,石油等行業的水暖通風管道,給水排水和循環水管道②，冷凍管道⑦，化工防腐管道⑯，消防⑭，壓縮機管道❷；以及實驗室⑤，研究所▓，水泵❸，中央空調②，船舶⑦，艦艇等設施上①，用來防護和治理系統管道凯发天生赢家一触即发首页隔振降噪③，位移補償⑰。保護管道❷，設備免遭破壞⑥。

技術參數
工作壓力： 1.6MPa(16kg.f/ cm2)	真空度86.7KPa(650mmHg)
爆破壓力： 4.5MPa(45kg.f/ cm2)
適用溫度-20℃—+115℃	適用介質⑧，水⑥、海水②、熱水③、空氣②、壓縮空氣❸、弱酸⑲、弱堿等化學物質
偏轉角度(a1+o2)45°

管子稱通徑和軸向位移⑬、橫向位移表
℃公稱通徑		L值		軸向位移		橫向 位移
mm	寸m			伸長	壓縮
20	3╱4	200		5—6	22	22
25	1	200		5—6	22	22
32	1╱4	210		5—6	22	22
40	1╱2	210		5—6	22	22
50	2	220		5—6	22	22
65	21╱2	245		5—6	22	22

公稱直徑		長度	法蘭 厚度	螺栓數	螺栓孔 直徑	螺栓孔中心圈直徑	軸向位移		橫向位移	偏轉角度
（mm)	(寸)						伸長	壓縮
32	1¼	95	16	4	17.5	100	6	9	9	15°
40	1½	105	18	4	17.5	110	6	10	9	15°
50	2	105	18	4	17.5	125	7	10	10	15°
65	2½	135	20	4	17.5	145	7	13	11	15°
80	3	145	20	8	17.5	160	8	15	12	15°
100	4	155	22	8	17.5	180	10	19	13	15°
125	5	165	24	8	17.5	210	12	19	14	15°
150	6	180	24	8	22	240	12	20	22	15°
200	8	190	24	8	22	295	16	25	22	15°
250	10	245	28	12	22	350	16	25	22	15°
300	12	255	28	12	22	400	16	25	22	15°
350	14	255	28	16	22	460	16	25	22	15°
400	16	255	30	16	26	515	16	25	22	15°
450	18	255	30	20	26	565	16	25	22	15°
500	20	255	32	20	26	620	16	25	22	15°
600	24	260	36	20	30	725	16	25	22	15°
700	28	260	36	24	30	810	16	25	22	15°
800	32	260	36	24	30	920	16	25	22	15°
900	36	260	36	24	30	1020	16	25	22	15°
1000	40	260	36	28	30	1120	16	25	22	15°
1200	48	260	36	32	30	1340	16	25	22	15°

注：其它規格或非標法蘭需另訂協議⑤，指明標準或提供圖紙及有關數據⑪，此參數僅限中國大陸⑨，其它國家或地區根據合同要求供貨❸，可定制生產⑲。

DN350-1600為工作壓力0.8 MPa⑨，超過該工作壓力⑧，可協商定制▓。
